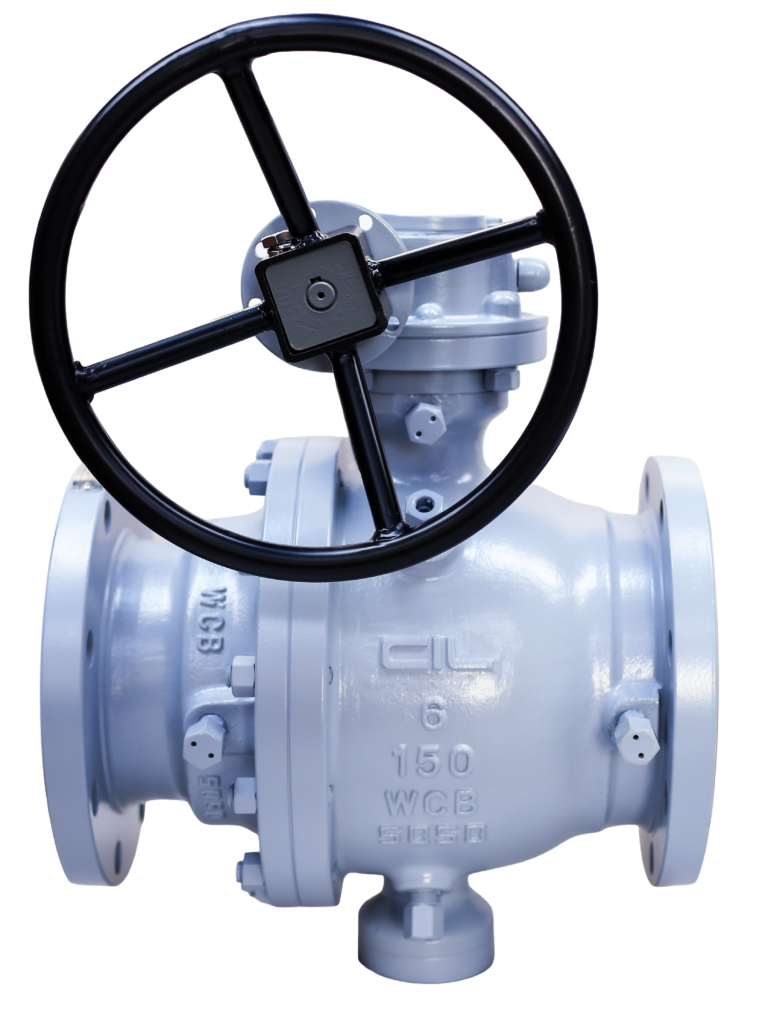

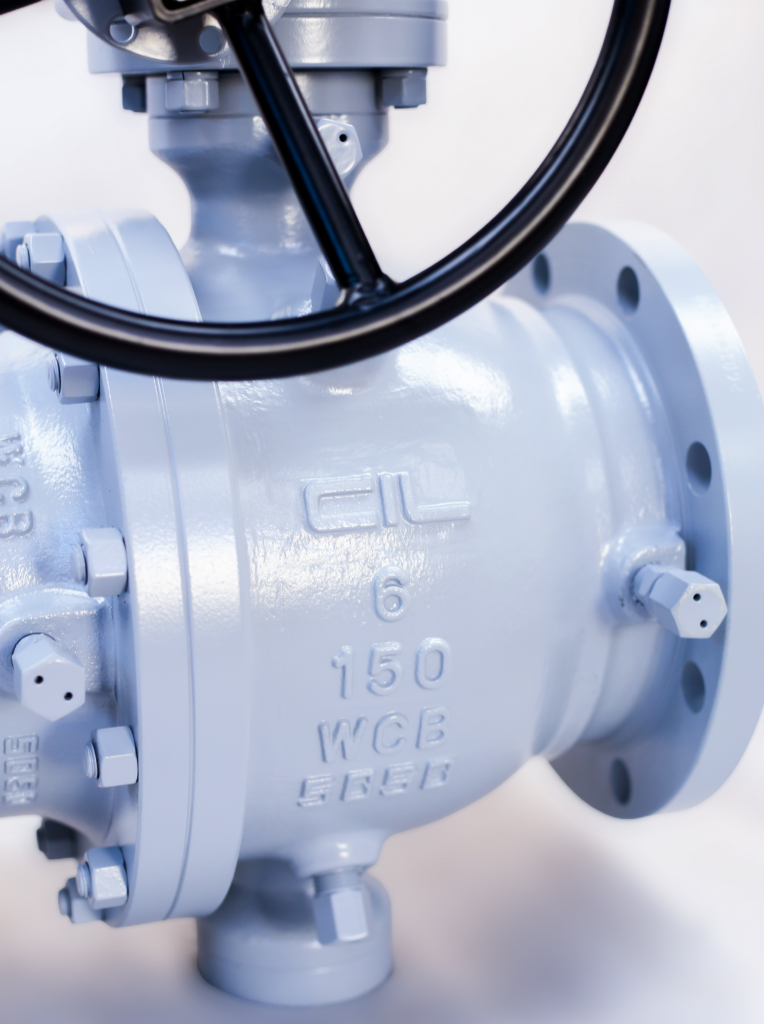

A Válvula Esfera Trunnion Classe 150 fabricada em ASTM A216 WCB é projetada para aplicações industriais que exigem segurança operacional, robustez e excelente desempenho de vedação.
Seu corpo em aço carbono fundido ASTM A216 Gr. WCB oferece elevada resistência mecânica e confiabilidade para utilização em linhas de óleo, gás e diversos fluidos industriais.
O design Trunnion mantém a esfera mecanicamente suportada, enquanto as sedes atuam contra a esfera para promover a vedação. Essa configuração proporciona maior estabilidade e menor torque de operação, sendo especialmente indicada para válvulas de maiores diâmetros e aplicações industriais críticas.
Fire Safe – Certificação API 607
Este modelo é Fire Safe, certificado conforme API 607, atendendo aos requisitos de segurança estabelecidos para válvulas submetidas a condições de incêndio.
Durante o ensaio Fire Safe, a válvula é submetida à exposição ao fogo enquanto permanece pressurizada, permitindo avaliar seu desempenho em condições severas e controlar os limites de vazamento estabelecidos pela norma.
O projeto Fire Safe proporciona:
- Controle de vazamento através das sedes durante e após a exposição ao fogo
- Controle de vazamento externo para a atmosfera
- Manutenção da integridade da válvula em condições de incêndio
- Desempenho de vedação de emergência após a degradação dos componentes resilientes
- Maior segurança para instalações críticas
A certificação API 607 é especialmente importante em aplicações de óleo, gás, petroquímica e outros processos envolvendo fluidos inflamáveis.
Características Técnicas
- Corpo em ASTM A216 Gr. WCB – aço carbono fundido
- Construção tipo Trunnion
- Classe de pressão 150
- Extremidades flangeadas conforme ASME B16.5
- Projeto Fire Safe certificado conforme API 607
- Sedes e materiais de vedação selecionados conforme as condições de serviço
- Baixo torque de operação
- Construção robusta para aplicações industriais
- Alta confiabilidade de vedação
Aplicações Recomendas
- Linhas de óleo e gás
- Refinarias
- Unidades petroquímicas
- Terminais e sistemas de armazenamento
- Plantas de geração de energia
- Sistemas industriais de processo
- Aplicações envolvendo fluidos inflamáveis
- Processos críticos que exijam projeto Fire Safe
Qualidade CILGROUP
A CILGROUP assegura montagem, inspeção e rastreabilidade completas em todas as válvulas. Cada unidade é testada, certificada e preparada para operar com máxima segurança mesmo em condições extremas.
